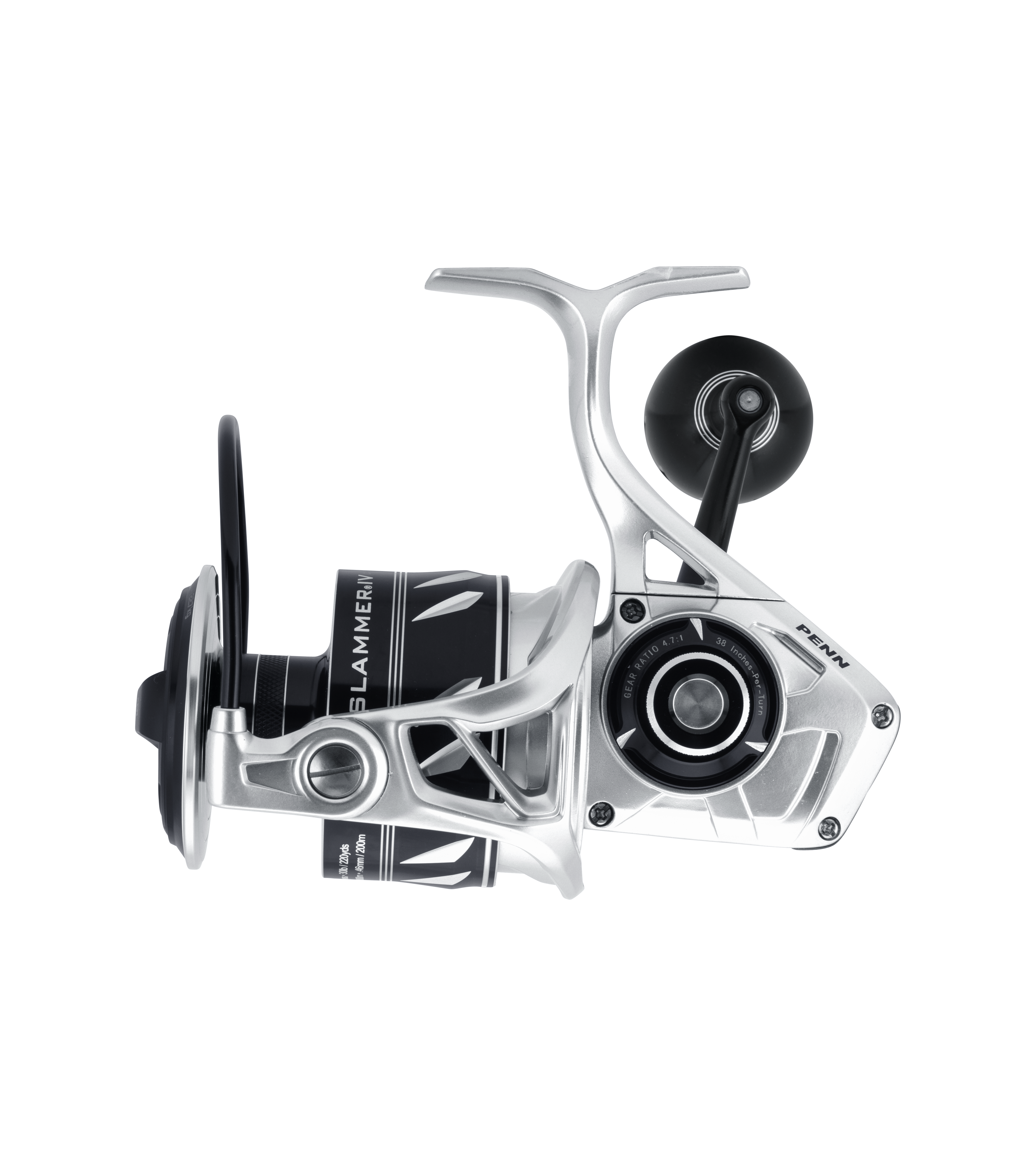

Slammer IV DX (スラマー4 ディーエックス)

限定流通

Slammer IVにステンレスギア搭載のデラックスモデルが登場!

もっと見る

スペック一覧を見る

※イメージ画像のため、実際の商品と異なる場合があります。

取扱店舗一覧PDF


Slammer IVとSlammer IV DXの違い

ギア素材 ボール/ローラーベアリング スぺアノブ材質
Slammer IV DX ステンレス 9/1 ハイパロン
Slammer IV ブラス 8/1 EVA

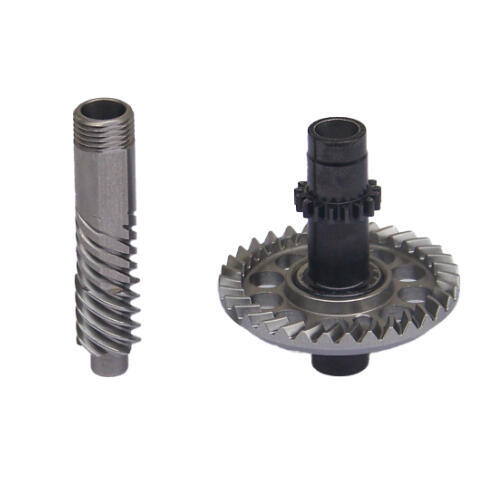

ステンレス製のCNCメインギア、ピニオンギア

最先端のコンピューター制御と精密加工機によって作られたCNC Gear™。素材はメインギア、ピニオンギアともにステンレスを使用、優れた耐久性とスムーズな回転性を実現します。


SUS gearing.jpg

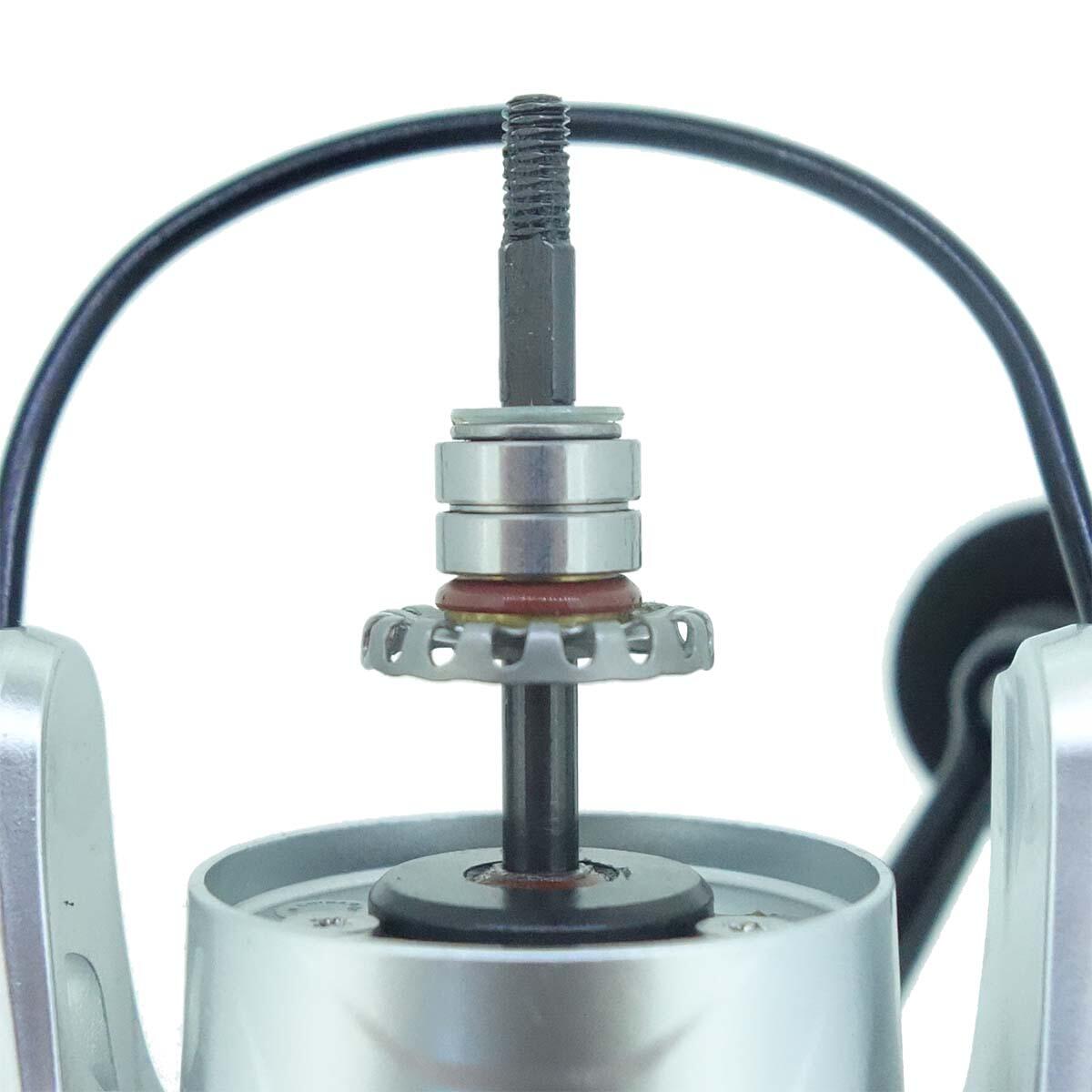

9+1ボール/ローラーベアリング

スプール内部にボールベアリングを1個追加、スプール内に2個のボールベアリングを配置する事により、更にスムーズなドラグ性能を実現。

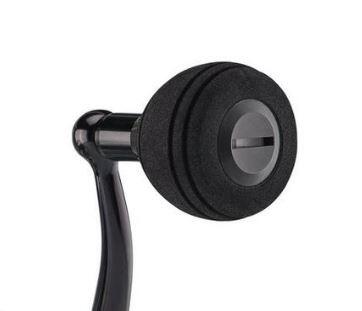

ハイパロン素材スペアノブ付き

滑りにくく握りこみやすいハイパロン素材のスペアノブ同梱


5500サイズ以上はラウンドノブ


3500,4500サイズはフィラーノブ


PENN-Lifestyle-Slammer-IV-DX-Exmouth-Alt5.jpgPENN-Lifestyle-Slammer-IV-DX-Exmouth-Alt7.jpg

Slammer IV / Slammer IV DX共通特徴

IPX6基準のボディ・スプール

IPXとは国際規格で定められている防水等級を示したコード。 IPX6 は全方位から水を強く吹きつけて故障しないレベルで、 2.5m~3 mの位置から毎分100リットルの水をかけても耐えられる防水機能レベルです。 スラマーIVは常に波しぶきがかかるソルトウォーターゲームで の使用でも耐久性は抜群です。


シールドスラマードラグ / デュラドラグ

大口径ワッシャーのデュラドラグを搭載した「シールドスラマードラグ」。防水されたドラグ部は常に安定したドラグ力をキープ。ベアリングを追加された新設計により、さらにスムーズになりました。


撥水ラインローラーベアリング

ラインローラーのホールベアリングに撥水ベアリングを採用。 塩ガミ現象を激減させました。


Slammer Ⅳとロッドリールシートサイズについて

ロッドのリールシートが小さい場合、スピニングリールを装着出来ない場合がございます。お手持ちのロッドのリールシートサイズを下記のようにご確認下さい。

1.  お手持ちのロッドのリールシート型番を調べてください。

   リールシートの型番は、通常リール取り付け面の反対側に刻印されています。

   もし上記型番が確認できない場合は、図のD寸法を測定してください。

   D1寸法が、18.3mm ・・・DPS 16 取付可能サイズ:3500/4500モデルのみ(5500モデル以上は、取付不可能)
   D1寸法が、20mm ・・・DPS 17 取付可能サイズ:3500/4500モデルのみ(5500モデル以上は、取付不可能)
   D1寸法が、21mm ・・・DPS 18 取付可能サイズ:全モデル
   D1寸法が、23mm ・・・DPS 20 取付可能サイズ:全モデル
   D1寸法が、25mm ・・・DPS 22 取付可能サイズ:全モデル

2. リールシートのフード間隔を調べて下さい。

   リールシートが取付可能サイズであっても、リールシートのネジ部(図参照)

   がカットされていると、フード間隔が狭くリールを取付できない事があります。

   フードナットを回し、フードをめいっぱいに開いた状態でL1寸法を確認してください。

リールサイズ

リールフットサイズ

(参考寸法)

L(mm)

リールフットサイズ

(参考寸法)

W(mm)

取り付け可能な最小の

Fujiリールシートサイズ

リールシートの

フード必用開き寸法L1 (mm)

3500/4500 62 15 DPS 16 62
5500/6500 72 16 DPS 18 72
7500/8500 75 17 DPS 18 75

(注)上記は富士工業製のDPSシートリールを基準としております。

ロッドメーカーのオリジナルシート(富士工業製 DPSシート以外)は上記基準とは異なります。


3. 弊社ロッドとの取り付け確認一覧(2023年7月現在)

リールフットサイズが大きく、アブガルシア製品を含め、日本国内で流通しているロッドに一部適合しないという事例が報告されました。

ご購入検討にあたり、ご注意ください。

4. 弊社ロッドとの取り付け確認一覧 (2023年9月現在)

リールサイズ ピュア・フィッシング・ジャパン取扱い ロッド一覧 取付可否 備考
製品コード 製品名 Fujiリールシートサイズ
7500/8500 1489980 TORQUE PHKS-63M DPS 18 取付可
1548102 SLAMMER PHSS-71LMH DPS 18 取付可
1548103 SLAMMER PHSS-71M DPS 18 取付可
1525267 KR-X SOCS-773XH-GT-KR DPS 20 取付可
1343929 KR-X Tuna SXTS-82XXX-KR DPS 22 取付可 ※注1
1299919 KR-X Tuna SXTS-84X-KR DPS 20 取付不可 L1が足りない
1580669 SaltyStagePT TUNA XTNS-81XXX DPS 20 取付可
1580670 SaltyStagePT TUNA XTNS-84X DPS 20 取付可

※注1:L1寸法は、規定値以下ですが、リールシートのサイズが大きい(DSP22)ため、確実に取り付けられることを確認済みです。

製品特徴

・フルメタルボディ、サイドプレート、ローター

・ステンレス素材のCNC メインギア

・IPX6 シールドボディ-&スプールデザイン

・シールドスラマー®ドラグシステムとデュラドラグ™

・9+1シールドステンレスベアリングシステム

・撥水ラインローラーベアリング

・ハイパロンハンドルノブ付属

・左右両用ハンドル

・スーパーラインスプール

・ラインキャパシティリング付スプール

取扱説明書

SLAMMER Ⅳ 取扱説明書はこちら

展開図

SLAMMER Ⅳ 3500DX 展開図はこちら

SLAMMER Ⅳ 4500DX 展開図はこちら

SLAMMER Ⅳ 5500DX 展開図はこちら

SLAMMER Ⅳ 6500DX 展開図はこちら

SLAMMER Ⅳ 7500DX 展開図はこちら

SLAMMER Ⅳ 8500DX 展開図はこちら

ディティール

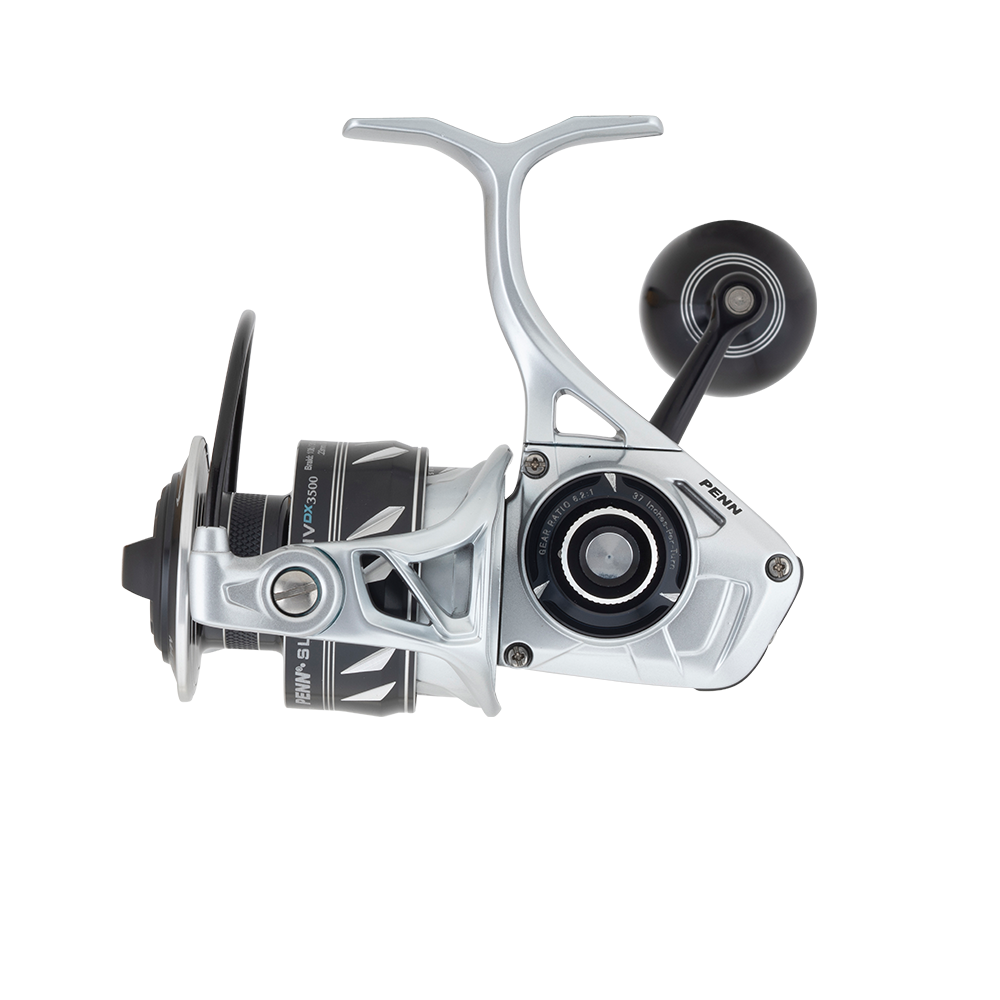

  • 3500

    3500

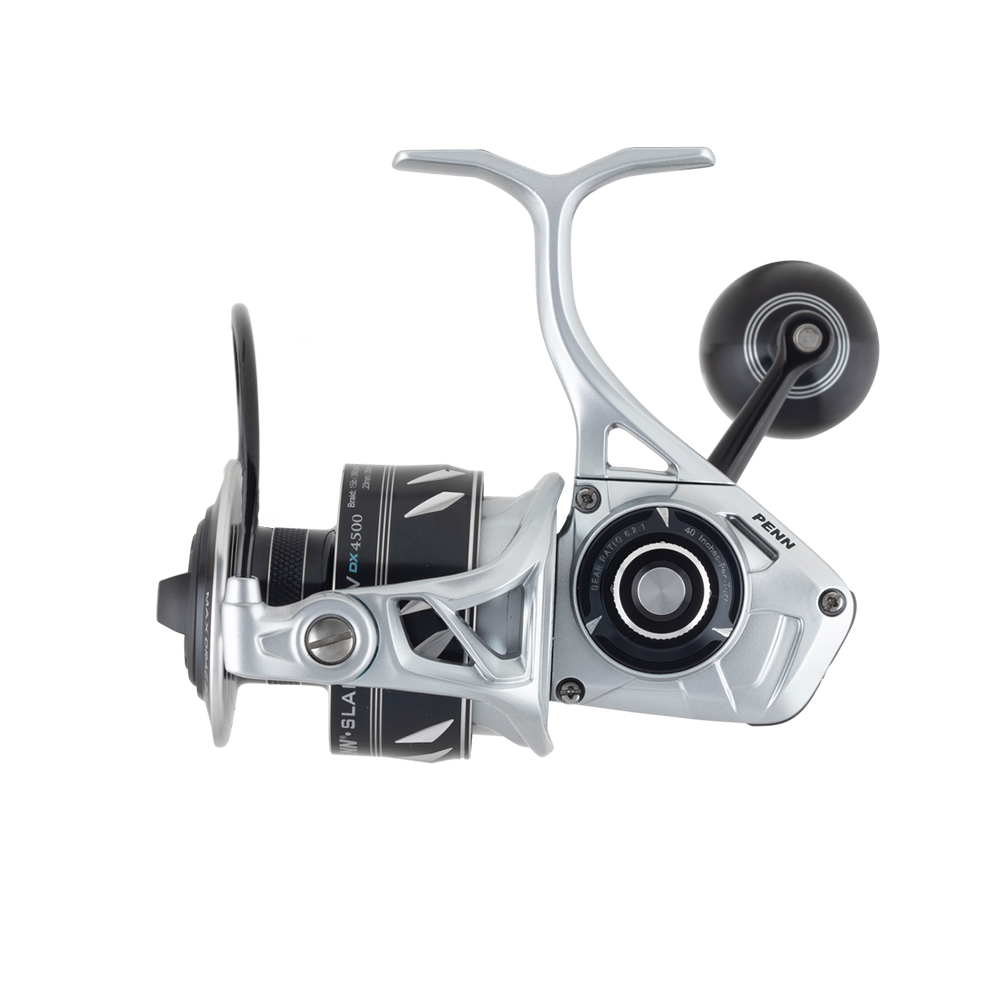

  • 4500

    4500

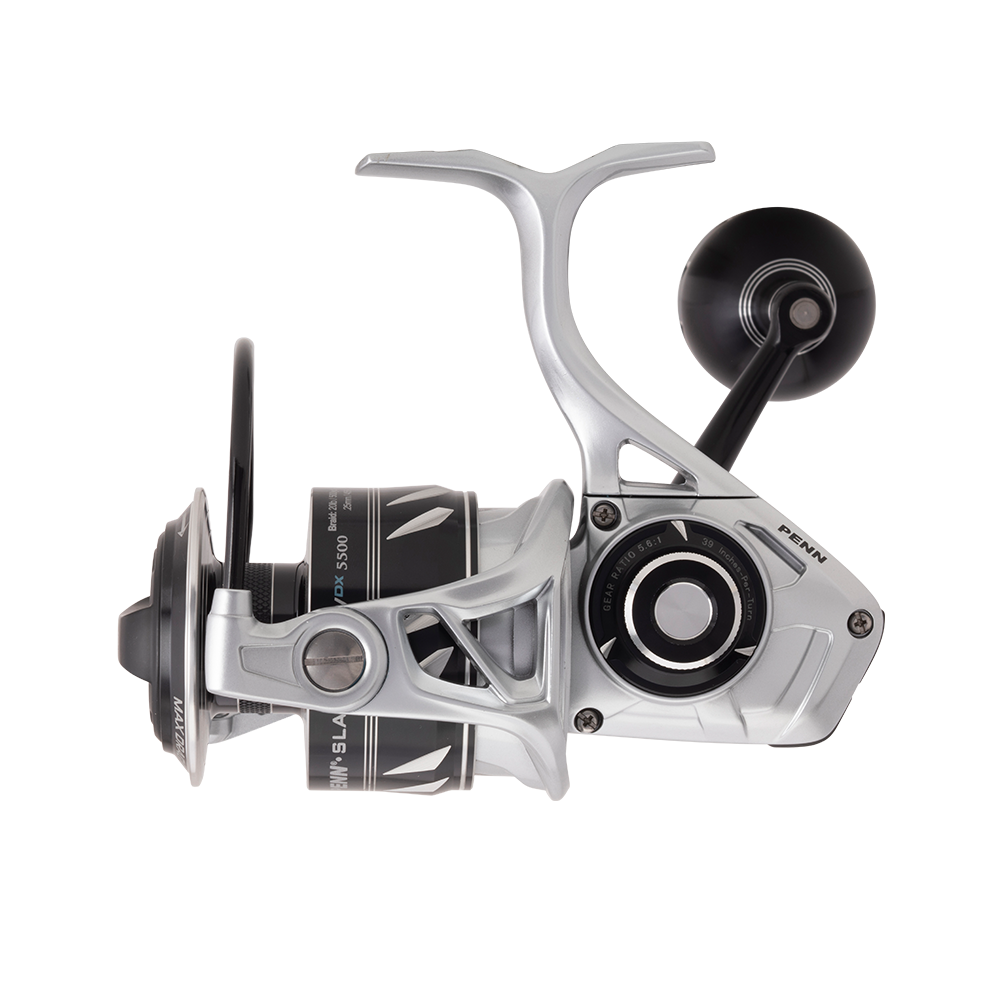

  • 5500

    5500

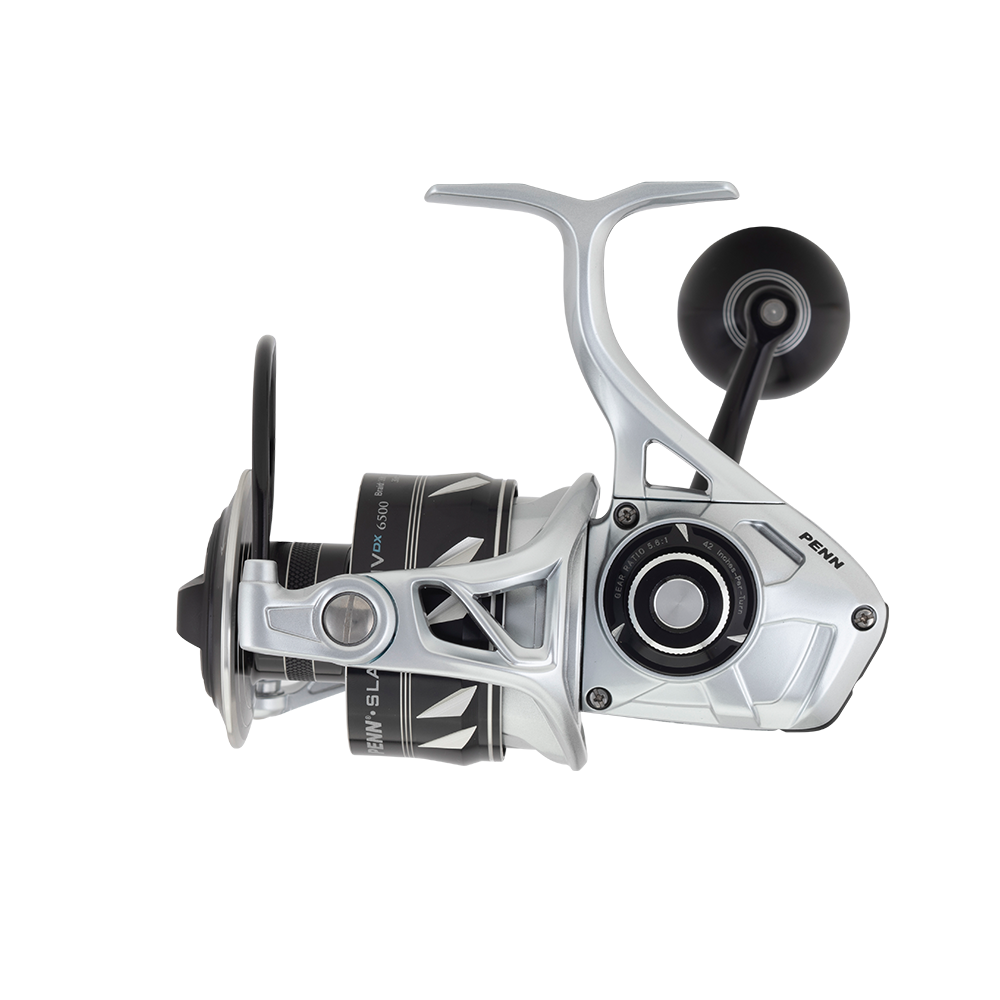

  • 6500

    6500

  • 7500

    7500

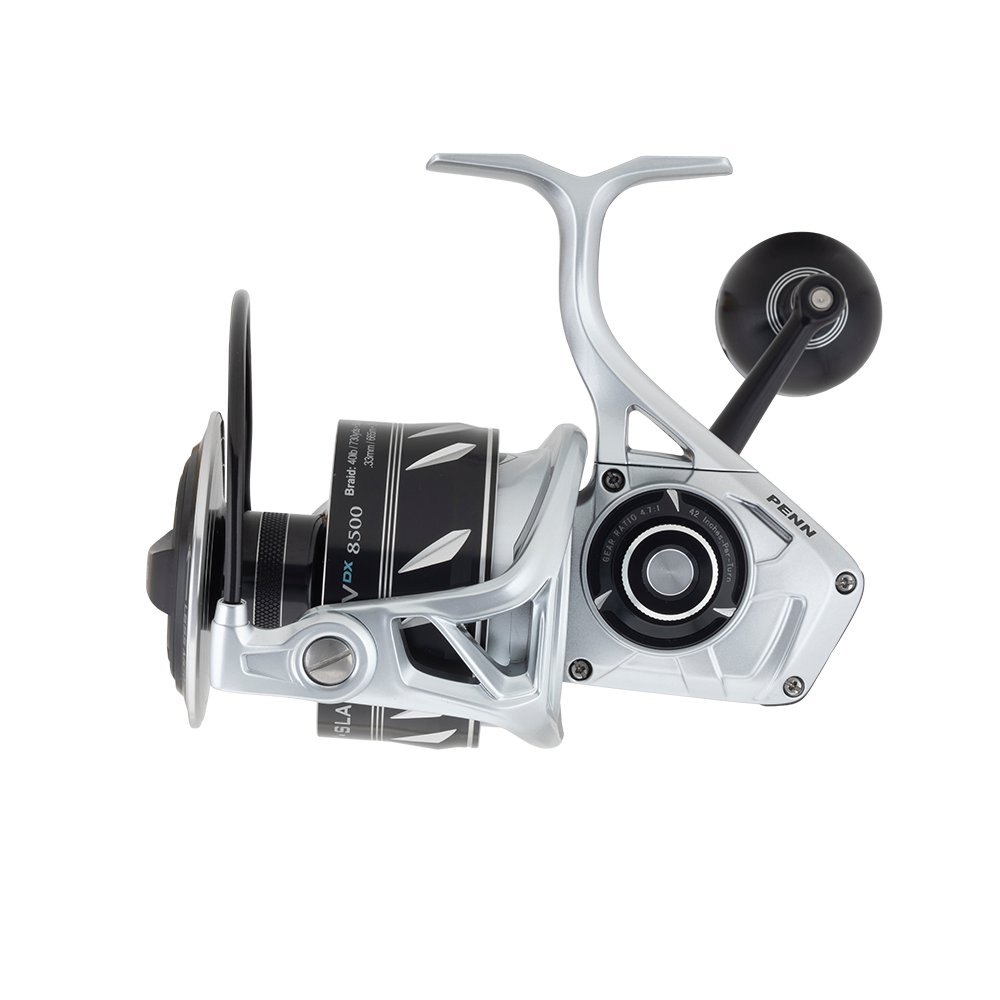

  • 8500

    8500

スペック表

製品
コード
JAN/UPC製品名自重(g)ギア比最大ライン巻き取り長
(cm/ハンドル1回転)
最大
ドラグ力
ボール/ローラー
ベアリング
ラインキャパシティ(m)
ナイロン+フロロ/PE
メーカー希望
本体価格(税抜)
1545773031324274679PENN SLAMMER IV 3500 DX3946.2:194139+10.285(3)-200/ 2-250m¥30,000
1545774031324274686PENN SLAMMER IV 4500 DX4256.2:1100139+10.33(4)-200/ 2.5-300¥32,000
1545775031324274693PENN SLAMMER IV 5500 DX6295.6:198189+10.37(5)-200/ 3-300¥33,000
1545776031324274709PENN SLAMMER IV 6500 DX6865.6:1106189+10.405(6)-240/ 4-300¥34,000
1545777031324274716PENN SLAMMER IV 7500 DX8144.7:198229+10.47(8)-240 / 5-300¥36,000
1545778031324274723PENN SLAMMER IV 8500 DX8674.7:1106229+10.52(10)-300/ 8-300¥36,000

6500以上のサイズはマニュアルベールリターンになります。
